怎覺得才把Mini-USB都改成Micro-USB沒多久..
在歐盟的推行下.. USB Typc-C已經成為主流..
一個標準接頭, 可由PD來提供不同的輸出電壓..
插頭不再分正反面.. 只要一顆變壓器全部搞定..
一直以來, 都沒有辦法從Type-C接出DC5V..

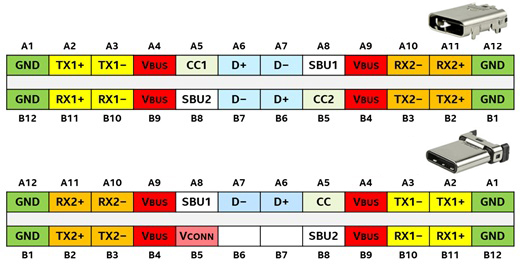

今天, 認真地看了一下Type-C的CC腳位..
供電端: CC1/CC2 以56K/22K/10K 上拉
受電端: CC1/CC2 以5.1K 下拉
輸出值: DC5V 0.5A/1.5A/3A

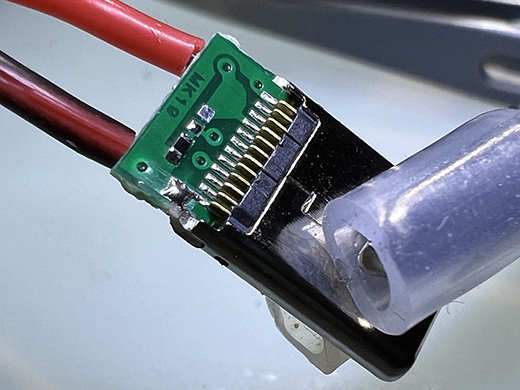

原來, 只要在供電端CC腳加一顆5.1K(±10%)電阻..
這是要修改供電頭的時候, 才需要加的下拉電阻..
讓供電端認為受電端需要供電, 而供應輸出DC5V..
正常的情況下, 下拉電阻會被設計在受電端上..

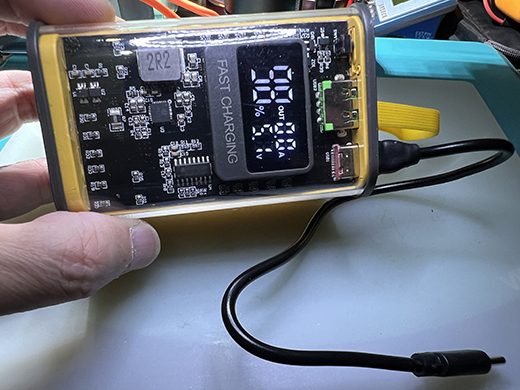

改好的C2C線, 可以直接從行充上輸出DC5V了!
— DC5V 轉 DC3.3V
使用CP2104在刷寫ESPC2-02時, 需外掛DC3.3V..

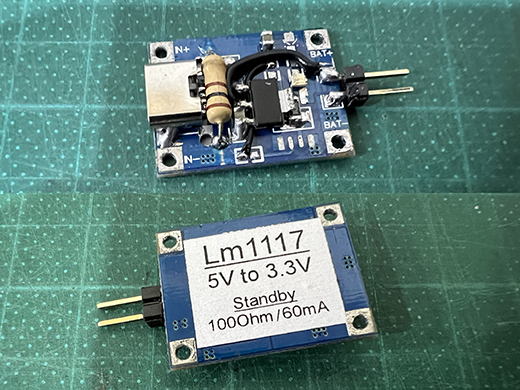

找顆1117-3.3拼湊一片小模塊, 就能轉出DC3.3V..
行充在60mA以下低電流輸出時, 會自動休眠斷電,
暴力的解決方式是… 在正負極並聯100歐姆電阻..
