前貢丸同事, 在網拍買到了一組不會亮的聖誕燈…
因為等不及退換貨或重購, 問牛能不能幫忙看看…
18V的燈條點不亮.. 原來是賣家錯搭5V的控制器..
拼湊手邊的橋整和直流昇壓模塊, 先讓燈條動作..
但這救急的解法.. 只點亮燈條的一半, 50/100燈…
控制器是使用正負方波交互點燈… 還蠻有趣的..
只是.. 用示波器觀察控制器的輸出波形時…

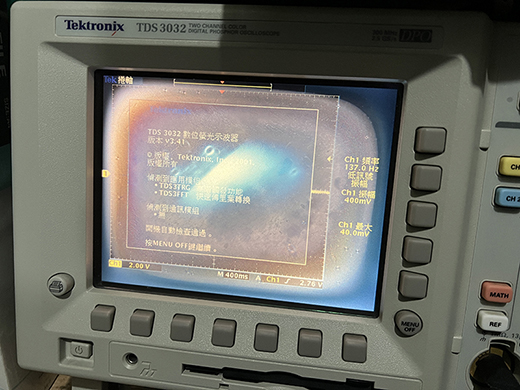

才發現… 示波器的偏光膜已經嚴重變質了..
— 2025/12/13
等了好久的網拍偏光膜終於到貨… 開拆..
偏光膜: 裁切尺寸 14cm*10.5cm, 下0度/上90度
偏光膜貼出了一堆氣泡.. 還能當做看不見…

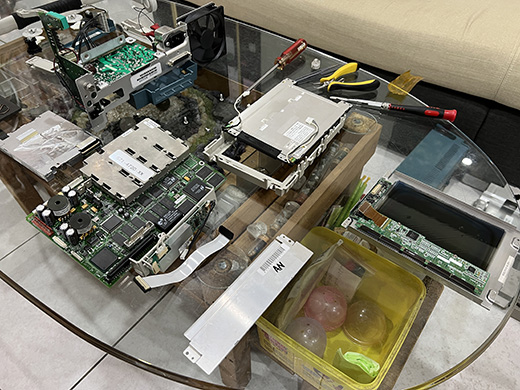

不確定是在吐殘膠時, 手滑扯到FPC軟排線..?
還是在除膠時, 除膠劑滲進到COF的黏接點..?

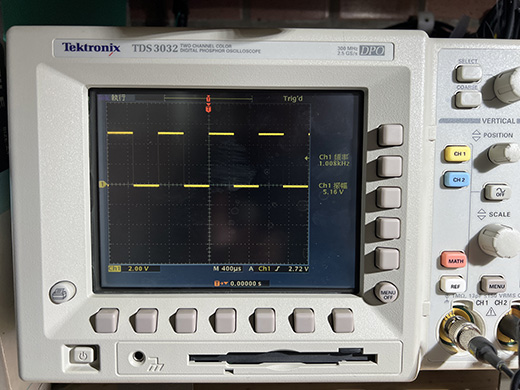

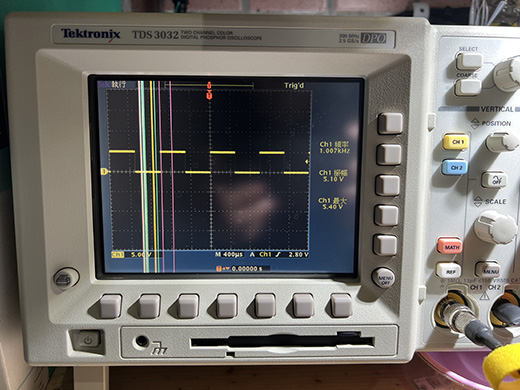

偏光膜是換好了… 但螢幕也亮線GG了.. (淚)
雖然使用率不高.. 但該不該把螢幕換掉啊..?

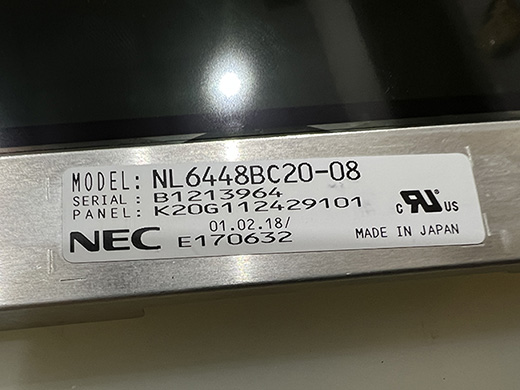

Panel: NEC NL6448BC20-08
— 2026/01/08

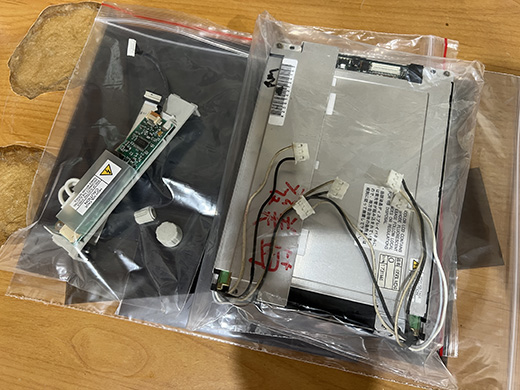

今天, 收到了痞友寄過來的螢幕維修大禮包!
偏光膜雖然還是貼出一堆氣泡… 但沒再失手~

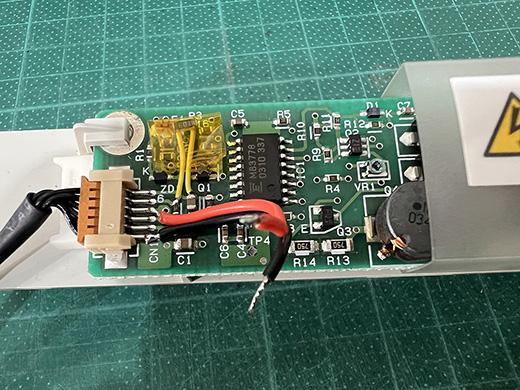

高壓板可以直接上電, 測試背光板的CCFL燈管..
Pin1/2: GND, Pin3/4: DC5V, Pin5/6: 10K
Inverter: 65PWB31
